Wat is het belangrijkste voordeel van spuitgieten?

Het belangrijkste voordeel van spuitgieten is het vermogen om grote hoeveelheden complexe, maatvaste metalen onderdelen op hoge snelheid te produceren met minimale nabewerking. In één enkele productiecyclus levert spuitgieten nauwe toleranties, gladde oppervlakteafwerkingen en consistente herhaalbaarheid op die maar weinig andere metaalvormprocessen kunnen evenaren. Voor industrieën waar zowel precisie als doorvoer van belang zijn – de automobielsector, de elektronica, de lucht- en ruimtevaart, consumentengoederen – bevindt spuitgieten zich op het kruispunt van efficiëntie en kwaliteit.

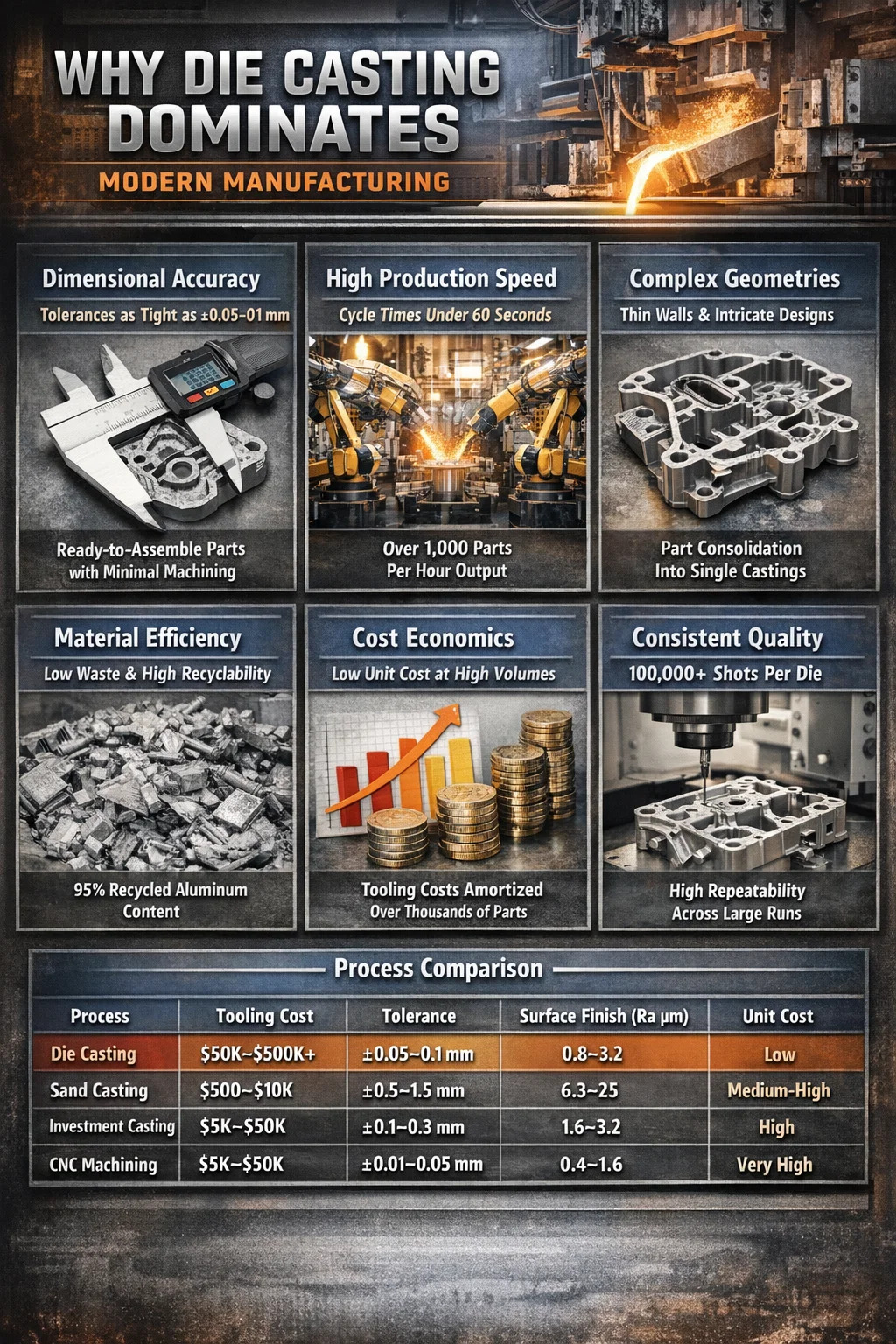

In dit artikel wordt precies uiteengezet waarom spuitgieten zijn dominante positie in de moderne productie inneemt, met aandacht voor maatnauwkeurigheid, snelheid, materiaalefficiëntie, kostenbesparingen en hoe het zich verhoudt tot concurrerende processen.

Maatnauwkeurigheid en nauwe toleranties

Spuitgieten bereikt consequent toleranties zo strak als ±0,1 mm bij de meeste kenmerken en bij precisiegereedschapopstellingen zijn toleranties van ±0,05 mm haalbaar. Dit nauwkeurigheidsniveau is ingebouwd in het proces zelf: gesmolten metaal wordt onder hoge druk (variërend van 1.500 tot meer dan 25.000 psi, afhankelijk van de legering en de geometrie van het onderdeel) in gehard stalen matrijzen geïnjecteerd die hun vorm behouden over honderdduizenden schoten.

Wat dit in de praktijk betekent: onderdelen komen uit het spuitgietproces en zijn klaar om te worden gemonteerd of vereisen slechts kleine secundaire bewerkingen. Gaten, schroefdraad, nokken, ribben en ondersnijdingen kunnen vaak rechtstreeks in het onderdeel worden gegoten. Vergeleken met zandgieten, dat doorgaans toleranties van ±0,5 mm of slechter heeft, vermindert spuitgieten de noodzaak voor CNC-afwerkingsbewerkingen aanzienlijk.

Voor transmissiehuizen voor auto's moeten de boorlocaties voor lagerzittingen bijvoorbeeld binnen een fractie van een millimeter worden gehouden. Gegoten aluminium behuizingen bereiken dit direct vanaf de matrijs, waardoor de machinetijd per onderdeel wordt teruggebracht van misschien wel 20 minuten CNC-werk tot 3 à 5 minuten lichte nabewerking.

Hoge productiesnelheid en cyclustijd

Snelheid is een van de bepalende krachten van het spuitgietproces. Afhankelijk van de onderdeelgrootte en legering variëren de cyclustijden van minder dan 10 seconden voor kleine zinkgegoten componenten tot 60-90 seconden voor grotere aluminium onderdelen. Eén enkele spuitgietmachine met een matrijs met meerdere holtes kan duizenden afgewerkte onderdelen per ploegendienst produceren.

Vooral zinkspuitgieten gaat uitzonderlijk snel. Kleine zinkcomponenten – connectorbehuizingen, vergrendelingsmechanismen, miniatuur structurele onderdelen – kunnen in een hoger tempo worden geproduceerd 1.000 schoten per uur op hetekamermachines. Deze verwerkingscapaciteit is eenvoudigweg niet haalbaar met precisiegieten, smeden of machinaal bewerken uit staafmateriaal.

Hogedrukspuitgietlijnen (HPDC) in de automobielsector draaien vrijwel continu, waarbij geautomatiseerde onderdeelextractie, trimmen en kwaliteitscontrole rechtstreeks in de cel zijn geïntegreerd. Een goed geoptimaliseerde HPDC-cel die aluminium motorsteunen of versnellingsbakken produceert, kan output leveren 400 tot 600 complete onderdelen per dienst , met minimale tussenkomst van de operator.

Dit snelheidsvoordeel komt bovenop grote productieruns. Wanneer u 500.000 identieke onderdelen per jaar nodig heeft, worden de gereedschapskosten per eenheid snel terugverdiend en vertaalt het cyclustijdvoordeel zich direct in lagere arbeidskosten per onderdeel.

Complexe geometriemogelijkheden

Spuitgieten maakt de productie mogelijk van onderdelen met een ingewikkelde geometrie die bij machinale bewerking onbetaalbaar zou zijn, en vaak onmogelijk bij smeden. Interne doorgangen, dunne wanden, complexe externe profielen, geïntegreerde montagefuncties en decoratieve oppervlaktestructuren kunnen allemaal in één enkel gegoten onderdeel worden opgenomen.

Mogelijkheid tot dunne wanden

Aluminium spuitgietstukken bereiken routinematig wanddiktes van 1,5 tot 2,5 mm . Zink, dat een superieure vloeibaarheid heeft, kan wanden produceren die zo dun zijn als 0,4 mm in kleine delen. Deze mogelijkheid is van cruciaal belang voor gewichtsvermindering in automobiel- en ruimtevaarttoepassingen, en voor het verkleinen van behuizingen voor consumentenelektronica.

Gedeeltelijke consolidatie

Een van de economisch meest belangrijke toepassingen van de mogelijkheid tot spuitgietgeometrie is het consolideren van onderdelen, waarbij voorheen meerdere gefabriceerde en geassembleerde componenten worden gecombineerd tot één enkel gegoten onderdeel. Tesla's gebruik van grootformaat spuitgieten (Giga Casting) werd geconsolideerd meer dan 70 individuele gestempelde en gelaste onderdelen in de achterste bodemplaatstructuur van het Model Y tot één aluminium spuitgietstuk. Hierdoor werden montagearmaturen, lasrobots en verbindingswerkzaamheden over een groot deel van de carrosseriestructuur geëlimineerd.

Soortgelijke logica is op kleinere schaal van toepassing in veel sectoren. Een gegoten hydraulisch spruitstukblok kan een machinaal bewerkt blok plus meerdere gelaste fittingen en poorten vervangen, waardoor zowel het aantal onderdelen als de potentiële lekpunten worden verminderd.

Oppervlakteafwerkingskwaliteit

Spuitgieten produceert oppervlakteafwerkingen in het bereik van Ra 0,8 tot 3,2 µm rechtstreeks uit de matrijs, zonder extra bewerking of polijsten. Dit is aanzienlijk gladder dan zandgieten (Ra 6,3–25 µm) en vergelijkbaar met lichte bewerkingen.

Het gladde, gegoten oppervlak is geschikt voor direct schilderen, poedercoaten, anodiseren of plateren zonder uitgebreide oppervlaktevoorbereiding. Voor consumentengerichte producten – handgrepen, behuizingen, decoratieve afwerkingen – betekent dit lagere afwerkingskosten en een snellere tijd tot een verkoopbaar uiterlijk.

Bij spuitgietgereedschappen kunnen ook gestructureerde oppervlakken, logo's, onderdeelnummers en fijne details rechtstreeks in het matrijsoppervlak worden verwerkt, zodat branding en identificatie worden ingegoten in plaats van als secundaire bewerkingen te worden toegepast.

Materiaalefficiëntie en recycleerbaarheid

Spuitgieten is een bijna-netvormig proces, wat betekent dat het volume metaal in het voltooide gietstuk dicht bij het verbruikte volume metaal ligt. In tegenstelling tot het bewerken van massieve knuppels – waarbij materiaalverwijderingspercentages van 50-80% gebruikelijk zijn voor complexe onderdelen – genereert spuitgieten relatief weinig schroot. Runner-systemen, overloopputten en flash worden afgesneden en direct teruggevoerd naar de smeltoven.

De primaire legeringen die bij het spuitgieten worden gebruikt – aluminium-, zink-, magnesium- en koperlegeringen – zijn allemaal in hoge mate recyclebaar. Secundaire aluminiumlegeringen (geproduceerd uit gerecycled schroot in plaats van primair gesmolten metaal) zijn verantwoordelijk voor het merendeel van het aluminium dat wordt gebruikt bij het spuitgieten, en de productie ervan vereist ongeveer 5% van de energie nodig om primair aluminium te produceren uit bauxieterts. Dit maakt spuitgieten een intrinsiek duurzamer metaalvormingsproces dan processen die afhankelijk zijn van primaire metaalinput.

Bij de productie van grote volumes hebben zelfs kleine verbeteringen in de metaalopbrengst aanzienlijke kostenimplicaties. Een faciliteit die 10.000 kg aluminium per dag giet en de opbrengst verbetert van 70% naar 75%, wint 500 kg verkoopbaar metaal per dag terug – een aanzienlijke verlaging van de inputkosten en het energieverbruik.

Kosteneconomie op schaal

Spuitgieten brengt hoge gereedschapskosten met zich mee; een productiematrijs voor een aluminium onderdeel met gemiddelde complexiteit kost doorgaans tussen de kosten $ 50.000 en $ 250.000 , afhankelijk van de grootte, complexiteit en het aantal holtes. Voor zeer grote structurele gietstukken of gereedschappen met meerdere sledes kunnen de kosten hoger zijn dan $ 500.000. Deze investering aan de voorkant is de belangrijkste barrière voor spuitgieten voor toepassingen met een laag volume.

Zodra de gereedschapskosten echter worden afgeschreven over een voldoende productievolume – doorgaans 20.000 tot 50.000 onderdelen of meer – dalen de kosten per eenheid van spuitgieten ruim onder de alternatieven. De combinatie van snelle cyclustijden, minimale arbeid per onderdeel, lage uitvalpercentages en minder secundaire bewerkingen creëert een unit-economisch profiel dat concurrerende processen op volume niet kunnen evenaren.

De tabel illustreert waar spuitgieten past: het is niet de goedkoopste optie voor kleine volumes, en het komt niet overeen met CNC-bewerking voor ultieme precisie. Maar voor de productie van middelgrote tot grote volumes van complexe onderdelen die een goede nauwkeurigheid, gladde oppervlakken en lage kosten per eenheid vereisen, neemt het een positie in die geen enkel ander proces volledig kan vervangen.

Consistentie en herhaalbaarheid gedurende lange productieruns

Een matrijs van gehard H13-staal die wordt gebruikt bij het spuitgieten van aluminium is doorgaans geschikt voor 100.000 tot 200.000 schoten voordat renovatie of vervanging nodig is. Zinkgietmatrijzen, die onder lagere temperaturen en drukken werken, overschrijden routinematig 1.000.000 schoten . Gedurende deze levensduur veranderen de matrijsafmetingen minimaal, wat betekent dat de afmetingen van de onderdelen vanaf het eerste tot het laatste schot binnen de specificaties blijven.

Deze herhaalbaarheid is van cruciaal belang voor de productie aan de lopende band. Wanneer duizenden identieke onderdelen moeten passen in andere componenten die afkomstig zijn van meerdere leveranciers, is consistentie net zo belangrijk als nauwkeurigheid. Een gegoten beugel die correct past bij opname 1 zou net zo goed moeten passen bij opname 100.000 - en bij een goed onderhouden spuitgietoperatie zal dat ook zo zijn.

Moderne spuitgietmachines maken gebruik van gesloten procescontrole om de shotparameters – injectiesnelheid, druk, matrijstemperatuur, koeltijd – binnen krappe vensters te behouden, waardoor de eigenschappen van de onderdelen consistent blijven tijdens ploegendiensten, operators en zelfs faciliteiten wanneer dezelfde matrijsspecificatie wordt gebruikt.

Legeringsopties en mechanische eigenschappen

Spuitgieten is niet beperkt tot één enkel materiaal. De meest gebruikte spuitgietlegeringen bieden elk een specifiek prestatieprofiel:

• Aluminiumlegeringen (A380, A383, ADC12): Het meest gebruikte spuitgietmateriaal. Goede sterkte-gewichtsverhouding, uitstekende corrosieweerstand, goede thermische geleidbaarheid. Treksterkte doorgaans 300–330 MPa. Ideaal voor structurele onderdelen van auto's, elektronicabehuizingen, pomplichamen.
• Zinklegeringen (Zamak 3, Zamak 5, ZA-8): Hogere dichtheid dan aluminium, maar uitzonderlijke gietvloeibaarheid maakt de dunste wanden en de fijnste details mogelijk. Treksterkte 280–400 MPa. Wordt veelvuldig gebruikt in sloten, hardware, connectoren en precisieminiatuuronderdelen.
• Magnesiumlegeringen (AZ91D, AM60): Het lichtste structurele metaal dat wordt gebruikt bij het spuitgieten, ongeveer 35% lichter dan aluminium. Treksterkte 230–260 MPa. Toenemend gebruik in instrumentenpanelen, stuurkolommen en laptopchassis.
• Koperlegeringen (messing, brons): Wordt gebruikt waar corrosiebestendigheid, elektrische geleidbaarheid of lagereigenschappen vereist zijn. Hogere gereedschapsslijtage als gevolg van hogere giettemperaturen.

De mechanische eigenschappen van gegoten onderdelen, hoewel over het algemeen lager dan die van gesmede equivalenten vanwege de microporositeit in het gietstuk, zijn voldoende voor de overgrote meerderheid van structurele toepassingen. Warmtebehandeling van aluminium spuitgietstukken (T5- of T6-temperatie) kan waar nodig de sterkte en hardheid verder verbeteren, hoewel dit beperkt is tot onderdelen met een lage porositeit die worden geproduceerd door vacuümgeassisteerde of persgietprocessen.

Toepassingen waarbij spuitgieten de meeste waarde oplevert

Als u begrijpt waar spuitgieten uitblinkt, wordt duidelijk wanneer dit moet worden gespecificeerd ten opzichte van concurrerende processen.

Auto-industrie

De automobielsector neemt ongeveer dit voor zijn rekening 70% van alle aluminiumspuitgietproductie wereldwijd. Motorblokken, transmissiebehuizingen, koppelingshuizen, oliepompen, differentieelbehuizingen, ophangbeugels en EV-batterijbehuizingen zijn allemaal vaak gegoten. Het streven naar lichtere voertuigen om de brandstofefficiëntie en het EV-bereik te verbeteren, heeft de verschuiving van ijzer- en staalgietstukken naar aluminium spuitgietstukken versneld.

Consumentenelektronica

Laptopframes, interne structurele frames voor smartphones, camerabehuizingen en behuizingen voor audioapparatuur worden geproduceerd via spuitgieten - voornamelijk aluminium en magnesium. De mogelijkheid om dunwandige structurele frames te produceren met geïntegreerde warmteafvoerfuncties en montagenokken maakt spuitgieten het voorkeursproces voor deze sector.

Industriële apparatuur en elektrisch gereedschap

Versnellingsbakbehuizingen, motoreindkappen, pneumatische en hydraulische kleplichamen en behuizingen voor elektrisch gereedschap worden in hoog volume gegoten voor duurzaamheid en maatprecisie. De mogelijkheid om complexe interne poorten te integreren in hydraulische kleplichamen is een specifiek voordeel van spuitgieten ten opzichte van machinaal bewerkte alternatieven.

Hardware, sloten en fittingen

Zinkspuitgieten domineert de grootschalige productie van deurbeslag, hangslotlichamen, kastbeslag, sanitair en elektrische connectoren. De detailresolutie en oppervlakteafwerking van zinkspuitgieten komen overeen met of overtreffen wat haalbaar is door machinale bewerking, tegen een fractie van de kosten per eenheid bij volume.

Beperkingen die u moet meenemen in uw processelectie

Spuitgieten is niet voor elke toepassing de juiste keuze. Door duidelijk te zijn over de beperkingen ervan, voorkom je kostbare fouten:

• Hoge gereedschapsinvestering: Productie in kleine volumes (minder dan 10.000 à 20.000 onderdelen) kan de gereedschapskosten vaak niet concurrerend afschrijven. Zandgieten of investeringsgieten kan bij lagere volumes voordeliger zijn.
• Porositeit: Standaard hogedrukspuitgieten houdt lucht vast in het gietstuk, waardoor microporositeit ontstaat die de lasbaarheid beperkt en warmtebehandeling bemoeilijkt. Vacuümspuitgieten en persgieten verzachten dit, maar verhogen de proceskosten.
• Beperkt legeringsbereik: Niet alle metalen zijn geschikt voor spuitgieten. Legeringen met een hoog smeltpunt, zoals staal en titanium, worden niet commercieel gegoten vanwege de extreme temperaturen en de snelle slijtage van de matrijzen.
• Beperkingen voor onderdeelgrootte: Voor zeer grote onderdelen zijn zeer grote en dure machines nodig. Hoewel er nu structurele spuitgietmachines met sluitkrachten van meer dan 6.000 ton bestaan, zijn er nog steeds praktische grenzen aan de onderdeelgrootte.
• Ontwerpbeperkingen: De wanddikte moet relatief uniform blijven om krimpfouten te voorkomen. Diepe ondersnijdingen en bepaalde interne geometrieën vereisen zijacties of kernen, waardoor de gereedschapscomplexiteit en de kosten toenemen.

Geen van deze beperkingen doet de kernvoordelen van spuitgieten teniet; ze definiëren eenvoudigweg het werkbereik waarbinnen spuitgieten de optimale keuze is.

Opkomende ontwikkelingen die de spuitgietmogelijkheden uitbreiden

Het spuitgietproces blijft zich ontwikkelen, waardoor het scala aan toepassingen wordt uitgebreid en historische beperkingen worden aangepakt.

Vacuümondersteund spuitgieten

Door lucht uit de matrijsholte te evacueren vóór injectie, vermindert vacuümspuitgieten de porositeit dramatisch. Dit maakt T6-warmtebehandeling van aluminium spuitgietstukken mogelijk, waardoor de vloeigrens wordt verbeterd 30–50% vergeleken met de gegoten staat en maakt structurele toepassingen mogelijk die voorheen beperkt waren tot smeedstukken.

Semi-massief spuitgieten (Rheocasting en Thixocasting)

Het injecteren van metaal in een halfvaste toestand – gedeeltelijk gestold tot een slurry in plaats van volledig vloeibaar – vermindert turbulentie en opgesloten gas tijdens de injectie. Halfvaste spuitgietstukken hebben microstructuren die dichter bij smeedstukken liggen, met superieure mechanische eigenschappen en lasbaarheid. De adoptie van structurele componenten in de auto-industrie groeit.

Structureel spuitgieten op groot formaat

Machines met sluitkrachten van 6.000 tot 9.000 ton worden ingezet voor megagietstukken in de automobielsector. Deze systemen, ontwikkeld door Tesla in massaproductie en nu overgenomen door meerdere OEM's, produceren body-in-white-structuren in enkele gietstukken waarvoor voorheen tientallen gestempelde en gelaste componenten nodig waren. Dit vertegenwoordigt een fundamentele verandering in de manier waarop voertuigconstructies worden vervaardigd.

Simulatiegestuurd gereedschapsontwerp

Met geavanceerde software voor het simuleren van matrijsstroom en stolling kan het spuitgietgereedschap worden geoptimaliseerd voordat er metaal wordt gesneden. Poortlocaties, runnergeometrie, overloopplaatsing en koelkanaalontwerp worden digitaal gevalideerd, waardoor het aantal benodigde gereedschapsiteraties wordt verminderd en de tijd vanaf het ontwerp tot het eerste productieonderdeel wordt verkort. Dit vermindert de historisch hoge kosten en tijdslijnrisico's van de ontwikkeling van spuitgietgereedschappen.
