Hoe lang duurt het spuitgieten?

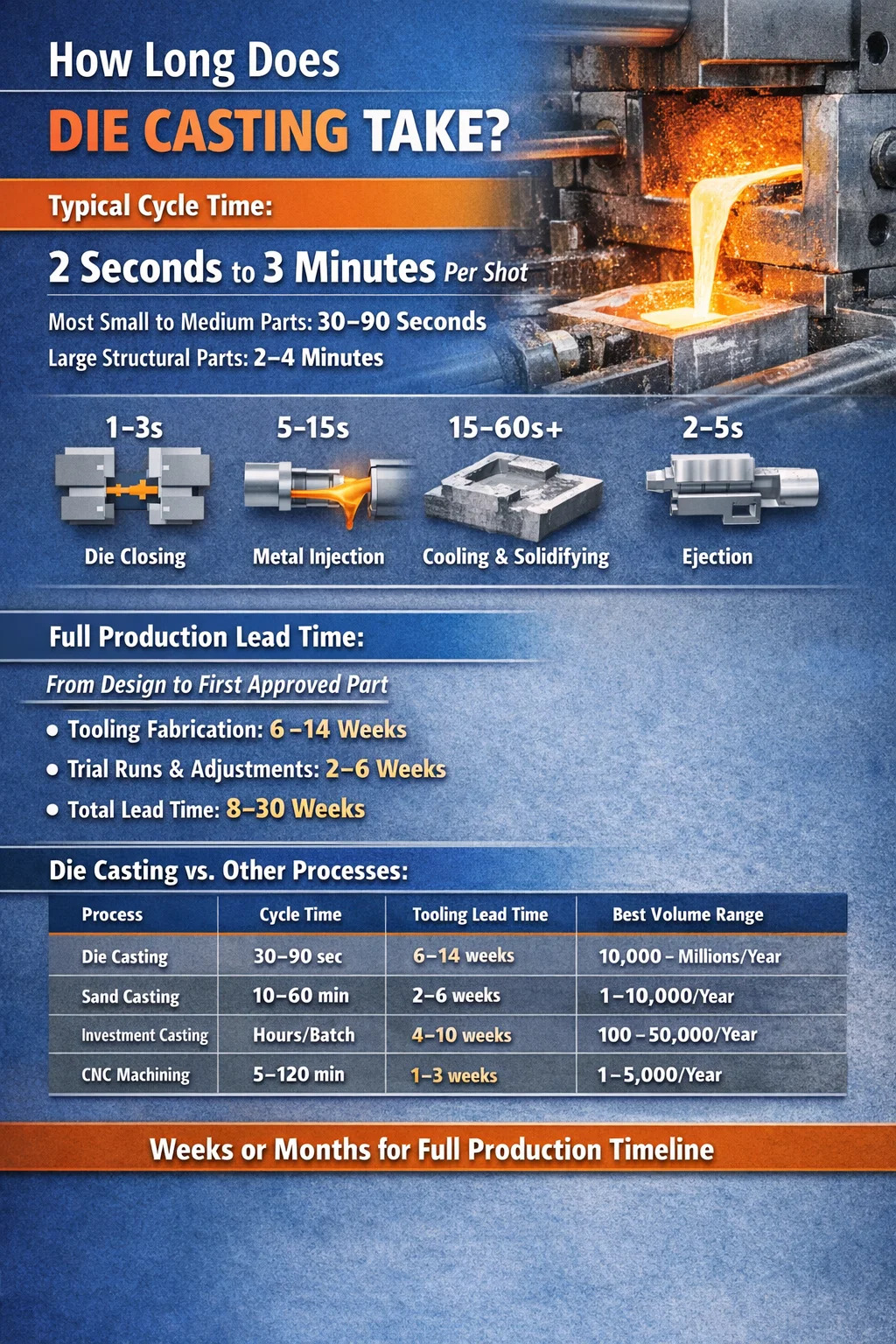

Hoe lang duurt Spuitgieten Neem? Het directe antwoord

Een enkele spuitgietcyclus duurt doorgaans ongeveer 2 seconden tot 3 minuten , afhankelijk van de onderdeelgrootte, het legeringstype, de wanddikte en de machineconfiguratie. Voor de meeste kleine tot middelgrote aluminium- of zinkcomponenten – het soort dat wordt gebruikt in autobeugels, behuizingen en consumentenelektronica – ligt een realistische cyclustijd tussen 30 en 90 seconden . Grote structurele onderdelen van magnesium of aluminium voor elektrische voertuigen kunnen dat venster tot 2 à 4 minuten per opname opdrijven.

Dat cyclustijdcijfer vertelt slechts een deel van het verhaal. Voordat het eerste goede onderdeel van de band rolt, omvat een spuitgietoperatie de fabricage van gereedschappen (wat 6 tot 14 weken kan duren), het instellen van de machine, het voorverwarmen van de matrijs, proefopnamen en dimensionale validatie. Van het ruwe ontwerp tot het goedgekeurde productieonderdeel, de volledige tijdlijn wordt gemeten in weken of maanden, niet in seconden.

Door zowel de per-shot-cyclus als de totale productietijdlijn te begrijpen, kunnen kopers, ingenieurs en operationele teams realistische verwachtingen scheppen en kostbare planningsfouten voorkomen.

Het spuitgietproces: fase-voor-fase tijdverdeling

Elke spuitgietcyclus bestaat uit verschillende opeenvolgende fasen. Elk ervan kost tijd en vertragingen lopen in elke fase over in de algehele cyclus. Dit is wat er feitelijk gebeurt bij elke opname:

Matrijs sluiten en klemmen

De twee helften van de matrijs – de vaste matrijshelft en de uitwerpmatrijshelft – worden samengebracht en onder hoge klemkracht vergrendeld. Voor een koelkamermachine van 400 ton duurt deze stap ongeveer 1–3 seconden . Grotere machines met een hoger tonnage verplaatsen meer massa en hebben mogelijk 3 tot 5 seconden nodig om te sluiten en de vergrendeling te bevestigen. Onvoldoende klemkracht leidt tot flitsdefecten, dus deze stap kan niet willekeurig worden overhaast.

Metaal injectie

Gesmolten metaal wordt onder druk in de matrijsholte geperst. Bij spuitgieten met een warme kamer (voornamelijk gebruikt voor zink-, lood- en tinlegeringen) wordt het injectiemechanisme ondergedompeld in de smelt, waardoor de vultijd extreem snel is: 0,01 tot 0,5 seconden . Bij spuitgieten in een koude kamer (gebruikt voor aluminium, koper en magnesium) moet metaal eerst in een aparte spuithuls worden gegoten, wat een paar seconden extra duurt voordat de injectie begint. De feitelijke vulling van de holte in de koelkamerprocessen vindt nog steeds plaats 0,01 tot 0,1 seconden , maar de totale injectiefase, inclusief het opscheppen, bedraagt dichter bij 5-15 seconden.

Stolling en koeling

Dit is de langste fase in de meeste spuitgietcycli. Na injectie moet het metaal voldoende afkoelen om voldoende structurele stijfheid te ontwikkelen voor uitwerpen zonder vervorming. De koeltijd is afhankelijk van de geometrie van het onderdeel, de wanddikte, de legeringseigenschappen en hoe goed de waterkoelingskanalen van de matrijs zijn ontworpen en onderhouden.

Dunwandige zinkdelen (wanden van 1,5–2,5 mm) kunnen hierin stollen 3–8 seconden . Aluminium onderdelen met een wanddikte van 3-5 mm zijn doorgaans nodig 15–40 seconden . Dikke structurele aluminium gietstukken met doorsneden van 6–10 mm kunnen dit vereisen 60–120 seconden of meer. Het verkorten van de koeltijd zonder porositeit of kromtrekken te veroorzaken is een van de belangrijkste technische uitdagingen bij het spuitgieten van grote volumes.

Matrijsopening en uitwerpen van onderdelen

Zodra het onderdeel stevig genoeg is, gaat de matrijs open en duwen de uitwerppennen het gietstuk uit de holte. Deze mechanische reeks duurt doorgaans 2–5 seconden . Onderdelen vallen op een transportband of in een blustank. De uitwerpkracht moet zorgvuldig worden gekalibreerd – te weinig en het onderdeel blijft plakken; te veel en dunne gelaatstrekken breken of vervormen.

Matrijssmering en reset

Na het uitwerpen brengen robots of spuitsystemen spuitgietsmeermiddel (meestal op waterbasis) aan op de oppervlakken van de caviteit. Dit voorkomt plakken en helpt de matrijstemperatuur te beheersen. De spuittijd varieert van 2 tot 10 seconden afhankelijk van de matrijscomplexiteit en het aantal sproeikoppen. Afblaascycli om overtollig smeermiddel te verwijderen voegen nog eens 1-3 seconden toe. De dobbelsteen sluit dan en de volgende cyclus begint.

Typische cyclustijden per legering en onderdeeltype

Verschillende legeringen hebben verschillende thermische eigenschappen, injectiedrukken en stollingsgedrag. De onderstaande tabel toont representatieve cyclustijden voor gangbare spuitgietmaterialen in verschillende onderdelengroottecategorieën:

Zink produceert consistent de kortste cyclustijden vanwege het lagere smeltpunt (ongeveer 380–420°C), snellere stolling en compatibiliteit met hetekamermachines die de stap van het opscheppen elimineren. Aluminium heeft aanzienlijk meer koeltijd nodig vanwege de hogere thermische massa en giettemperatuur (620–680 °C). Koperlegeringen, met giettemperaturen boven de 900°C, vereisen robuuste matrijsmaterialen en langdurige koeling, waardoor ze tot de langzaamste op het gebied van spuitgieten behoren.

Factoren die bepalen hoe lang het spuitgieten duurt

De cyclustijd is geen willekeurig getal dat door de machinefabrikant wordt toegekend. Het is het resultaat van specifieke fysieke en procesvariabelen die ingenieurs kunnen meten, modelleren en – tot op zekere hoogte – kunnen controleren. De meest impactvolle factoren zijn:

Wanddikte en onderdeelgeometrie

De koeltijd schaalt ruwweg met het kwadraat van de wanddikte. Verdubbel de wanddikte en je verviervoudigt grofweg de benodigde koeltijd, voor de rest gelijk. Een onderdeel met een nominale wand van 3 mm die in 20 seconden afkoelt, heeft ongeveer 80 seconden nodig als het opnieuw wordt ontworpen tot 6 mm. Dit is de reden waarom Design for Manufacturability (DFM)-beoordelingen consequent aandringen op uniforme, dunne wanden – niet alleen om materiaal te besparen, maar ook om de cyclustijden en de kosten per stuk beheersbaar te houden.

Geometrie heeft ook invloed op de vultijd. Complexe caviteiten met smalle uitlopers, dunne ribben en meerdere kernen vereisen lagere injectiesnelheden of riskeren door turbulentie veroorzaakte porositeit. Onderdelen met diepe uitsparingen of ondersnijdingen hebben zijacties nodig (glijdende kernen) die mechanische stappen toevoegen aan de openings- en sluitsequenties.

Matrijstemperatuurbeheer

De matrijstemperatuur heeft een direct en krachtig effect op de cyclustijd. Matrijzen die te koud worden, veroorzaken voortijdige stolling, misruns en koude afsluitingen. Matrijzen die te heet worden, verlengen de koeltijd en riskeren solderen (metaal blijft aan de matrijs plakken). Het optimale matrijstemperatuurvenster voor het spuitgieten van aluminium is doorgaans 150–250°C aan het oppervlak van de spouw, onderhouden door een combinatie van interne waterkoelingskanalen en externe sproeikoeling.

Matrijstemperatuurregelaars (DTC's) circuleren verwarmd water of olie door de matrijs om de temperatuur tijdens het opstarten te stabiliseren en deze tijdens duurzame productie op peil te houden. Een goed ontworpen koelcircuit kan de stollingstijd met 20-35% verkorten in vergelijking met een niet-geoptimaliseerde matrijs met dezelfde geometrie. Slecht geplaatste koelleidingen – te ver van dikke delen – laten hete plekken achter waardoor operators de koeltijd kunstmatig moeten verlengen om kromgetrokken of blaren te voorkomen.

Machinetonnage en snelheid

Machines met een hoger tonnage verplaatsen zwaardere platen en hebben meer tijd nodig voor het openen en sluiten van de matrijzen, zelfs met snelle hydraulische of elektrische aandrijvingen. Een machine van 160 ton kan een klemcyclus in 1,5 seconde voltooien; een machine van 2.000 ton die structurele auto-onderdelen maakt, kan alleen al voor het vastklemmen 5 tot 8 seconden nodig hebben. Elektrische spuitgietmachines (servo-aangedreven) bereiken over het algemeen snellere en beter herhaalbare klem- en injectiebewegingen dan oudere machines die alleen hydraulisch werken, waarbij ze vaak 2 à 5 seconden per cyclus trimmen op middelgrote onderdelen.

Aantal gaatjes

Matrijzen met meerdere holtes produceren meer onderdelen per opname zonder de cyclustijd proportioneel te verlengen. Een matrijs met één holte voor een kleine zinkconnector kan 15 seconden per cyclus duren, wat 4 schoten per minuut oplevert. Een matrijs met 16 holtes voor hetzelfde onderdeel op dezelfde machine draait nog steeds ongeveer 15 à 20 seconden per cyclus, maar produceert nu 16 onderdelen per cyclus in plaats van één, waardoor de tijd per stuk effectief wordt teruggebracht van 15 seconden naar minder dan 1,5 seconde. De afweging is hogere matrijskosten (een zinkmatrijs met 16 gaatjes kan tussen de €80.000 en €150.000 kosten versus €15.000 – €30.000 voor een enkele holte) en een complexere kwaliteitscontrole.

Automatiseringsniveau

Handmatige handelingen – waarbij een operator metaal opschept, onderdelen met de hand verwijdert en de matrijs besproeit met een handpistool – introduceert een cyclustijdvariatie van 10-30%. Robotachtige afzuiging, geautomatiseerde spuitsystemen en geïntegreerde trimpersen nemen deze variabiliteit weg. In volledig geautomatiseerde fabrieken met grote volumes die auto-onderdelen produceren, wordt de variatie van cyclus tot cyclus routinematig beperkt tot minder dan 1 seconde, waardoor nauwkeurige doorvoervoorspellingen en consistente metallurgische kwaliteit mogelijk zijn.

Doorlooptijden voor spuitgieten: van ontwerp tot eerste productieonderdeel

Voor inkopers en projectmanagers is de cyclustijd per shot vaak minder direct relevant dan de totale doorlooptijd vanaf inkooporder tot eerste goedgekeurde verzending. Deze tijdlijn bestaat uit verschillende fasen:

Ontwerp en fabricage van gereedschappen

Spuitgietmatrijzen zijn complexe, nauwkeurig bewerkte gereedschappen gemaakt van H13 heet gereedschapsstaal of gelijkwaardige kwaliteiten. Een aluminium spuitgietgereedschap met gemiddelde complexiteit – enkele holte, gematigde geometrie, geen zijwaartse acties – duurt doorgaans 6–10 weken te vervaardigen vanaf een goedgekeurd ontwerp. Matrijzen met meerdere zijdelingse acties, complexe interne koeling of nauwe maattoleranties kunnen optreden 10–16 weken . De gereedschapskosten variëren van ongeveer $15.000 voor een eenvoudige zinkmatrijs tot meer dan $300.000 voor een grote structurele aluminium matrijs met vacuümsystemen en meerdere kernen.

Leveranciers in China en Zuidoost-Azië geven vaak een termijn van vier tot zes weken aan voor de uitrusting, maar dit sluit vaak ontwerpbeoordelingscycli uit en kan gepaard gaan met gecomprimeerde tijdlijnen die het aantal proefopnamen verhogen en de goedkeuring van onderdelen vertragen.

Proefschoten en deelkwalificatie

Nadat de matrijs op de machine is geïnstalleerd, begint het proces met T1-opnamen (eerste proefopnamen). Deze eerste opnames worden gebruikt om de basisprocesparameters vast te stellen: injectiesnelheid, vuldruk, matrijstemperatuur en koeltijd. Het komt uiterst zelden voor dat een matrijs op de eerste testdag conforme onderdelen produceert. De begroting van de meeste programma's 2 à 4 proefronden gedurende 2 tot 6 weken om het proces af te stemmen, maatafwijkingen aan te pakken en oppervlaktedefecten op te lossen.

Voor spuitgietstukken van automobielkwaliteit is PPAP (Production Part Approval Proces) of gelijkwaardige documentatie vereist, inclusief maatrapporten, materiaalcertificeringen en procescapaciteitsstudies (Cpk ≥ 1,67 voor kritische kenmerken). Deze documentatiefase kan nog eens 2 tot 4 weken duren nadat de onderdelen de dimensionale inspectie hebben doorstaan.

Samenvatting van de totale doorlooptijd

• Eenvoudig onderdeel, geen nevenacties, niet-automobiel: 8–14 weken van gereedschapsbestelling tot eerste goedgekeurde verzending
• Matrijsgieten voor auto's met gemiddelde complexiteit: 14–22 weken
• Groot constructiedeel met vacuümspuitgieten en PPAP: 20–30 weken
• Prototype spuitgieten (zacht gereedschap, aluminium of kirksietmatrijzen): 2–4 weken , beperkt volume, lagere nauwkeurigheid

Hete kamer versus koude kamer spuitgieten: tijdvergelijking

De twee belangrijkste categorieën van spuitgietprocessen verschillen aanzienlijk qua snelheid vanwege hun fundamentele mechanische architectuur:

Hete kamer spuitgieten

Bij machines met een hete kamer wordt de injectiecilinder (zwanenhals) permanent ondergedompeld in het gesmolten metaalbad. Wanneer de plunjer zich terugtrekt, vult metaal de kamer automatisch. Wanneer het voortbeweegt, wordt metaal door de zwanenhals in de matrijs geperst. Omdat er geen aparte opschepstap is, De cyclustijden zijn aanzienlijk korter — kleine zinkonderdelen kunnen een snelheid van 300 tot 500 schoten per uur halen op matrijzen met meerdere holtes. Dit proces is beperkt tot legeringen met een laag smeltpunt (zink, lood, tin, wat magnesium) omdat hogere temperaturen de ondergedompelde componenten snel aantasten.

Spuitgieten in koude kamers

Koudekamermachines houden het injectiemechanisme gescheiden van de smeltoven. Een operator of een geautomatiseerde gietlepelrobot brengt vóór elke cyclus een afgemeten shot metaal over in de shothuls. Dit voegt toe 5–15 seconden per cyclus vergeleken met een hete kamer, maar maakt de verwerking mogelijk van legeringen op hoge temperatuur, zoals aluminium, magnesium en koper, die een ondergedompelde zwanenhals zouden vernietigen. Het merendeel van het spuitgieten, met name aluminium auto-onderdelen, maakt gebruik van koelkamermachines.

In de praktijk kost een zinken connector die op een hetekamermachine wordt geproduceerd, alleen al in de cyclustijd tussen de $0,08 en $0,25 per stuk. Dezelfde onderdeelgeometrie, opnieuw ontworpen in aluminium op een koelkamermachine, zou cyclustijdgerelateerde kosten kunnen hebben van $ 0,40 - $ 1,20 per stuk - een echte kostenpost in grootschalige consumentenelektronicatoepassingen waarbij honderden miljoenen eenheden per jaar elke seconde tellen.

Hoe spuitgieten qua snelheid zich verhoudt tot andere productieprocessen

Spuitgieten is een van de snelste methoden om complexe metalen onderdelen op grote schaal te produceren, maar het snelheidsvoordeel is het meest uitgesproken bij hoge volumes. Een vergelijking met andere gebruikelijke metaalvormprocessen maakt duidelijk waar het spuitgieten staat:

Het snelheidsvoordeel van spuitgieten ten opzichte van zandgieten en investeringsgieten is aanzienlijk: vaak 10x tot 50x sneller per onderdeel bij volledige productie. Dat snelheidsvoordeel, gecombineerd met uitstekende dimensionale herhaalbaarheid (toleranties van ±0,1 mm op niet-kritieke kenmerken worden routinematig aangehouden), verklaart waarom spuitgieten domineert in de automobiel-, consumentenelektronica- en apparatenbouw bij volumes boven ongeveer 10.000 onderdelen per jaar.

Strategieën om de cyclustijd van spuitgieten te verkorten

Bij productie van grote volumes vertaalt zelfs een verkorting van de cyclustijd van 5 seconden zich direct in meetbare kostenbesparingen. Een onderdeel dat 60 seconden per cyclus draait op een machine met een belasting van $ 120/uur kost $ 2,00 per cyclus. Als u dat terugbrengt naar 50 seconden, dalen de kosten per stuk naar $ 1,67 – een reductie van 16,5% zonder dat er materiaal, arbeid of overhead wordt gewijzigd. Bij 1 miljoen onderdelen per jaar is dat een jaarlijkse besparing van $330.000 door één enkele procesverbetering. De meest effectieve strategieën voor het verkorten van de cyclustijd zijn:

Optimaliseer het ontwerp van het koelcircuit

Conformele koeling – waarbij koelkanalen de contouren van de holte volgen in plaats van in rechte lijnen te lopen – kan de koeltijd verkorten 20–40% vergeleken met conventionele geboorde kanalen. Conformele kanalen worden vervaardigd met behulp van additieve productie (3D-printen van inzetstukken van gereedschapsstaal) en positioneren koelwater veel dichter bij complexe oppervlakken. De initiële gereedschapskostenpremie (doorgaans $10.000–$40.000 extra per wisselplaatset) wordt snel terugverdiend bij programma's met grote volumes.

Gebruik intensiveringsdruk op de juiste manier

Door het toepassen van hoge intensiveringsdruk (2e fase druk) onmiddellijk na het vullen van de holte wordt het metaal tot in elk detail geforceerd en wordt de krimp tijdens het stollen gecompenseerd. Een goede intensivering vermindert de microporositeit, wat op zijn beurt dunnere wanden mogelijk maakt, die sneller afkoelen. Dit is een indirecte maar effectieve route naar kortere cyclustijden door een groter vertrouwen in het ontwerpen van onderdelen.

Minimaliseer de uitwerptemperatuur

Onderdelen kunnen bij hogere temperaturen worden uitgeworpen dan veel operators aannemen, op voorwaarde dat de geometrie niet gevoelig is voor kromtrekken en de plaatsing van de uitwerppennen correct is. Door te testen met thermische beeldvorming en kromtrekkingsmetingen kunnen teams experimenteel de minimale veilige koeltijd identificeren. Veel productieprogramma's hebben 10-20% langere koeltijden dan nodig, simpelweg omdat ze na de eerste installatie nooit opnieuw zijn geoptimaliseerd.

Implementeer realtime procesmonitoring

Moderne spuitgietmachines die zijn uitgerust met sensoren voor de druk in de holte, de snelheid van de plunjer en de temperatuur van de matrijs, kunnen de procesparameters automatisch van shot tot shot aanpassen. Deze adaptieve regeling voorkomt de al te conservatieve koeltijden die operators handmatig instellen om af en toe defecte opnamen te voorkomen. Consistente procesomstandigheden verminderen ook de afvalpercentages, wat de netto doorvoer effectief verbetert zonder de machinecyclus helemaal te veranderen.

Herontwerp voor uniforme wanddikte

Dikke nokken, ribben of kussens die aanzienlijk afwijken van de nominale wanddikte creëren hotspots die de minimale koeltijd voor het hele onderdeel bepalen. Door dikke secties uit te boren, radiusovergangen toe te voegen en massieve pads te vervangen door geribbelde structuren kunnen deze knelpunten worden geëlimineerd. In één gedocumenteerd herontwerp van de autobeugel werd de koeltijd teruggebracht van 75 seconden naar 42 seconden, waarbij de maximale wand werd teruggebracht van 8 mm naar 5 mm (met behoud van de sterkte door de ribgeometrie) - een reductie van 44% waardoor het onderdeel naar een aanzienlijk kleinere, goedkopere machineklasse werd verplaatst.

Post-castingoperaties en hun tijdsvereisten

Het spuitgieten is nog maar het begin. De meeste gegoten onderdelen vereisen extra bewerkingen voordat ze klaar zijn voor verzending of montage. Deze stappen na het gieten voegen tijd toe – soms meer dan de gietcyclus zelf – en moeten worden gepland in de algemene productieplanning:

• Trimmen / ontbramen: Verwijdering van flits (dunne metalen vinnen bij scheidingslijnen) en runner-/poortsystemen. Handmatig ontbramen: 30–120 seconden per onderdeel. Geautomatiseerde trimpers: 3–10 seconden per onderdeel.
• Schotstralen: Oppervlaktereiniging en textuurverbetering. Batchcyclus: 5–15 minuten voor een lading onderdelen.
• CNC-bewerking: Boren, tappen en precisiefrezen van gegoten oppervlakken. De tijd varieert sterk: 30 seconden tot 10 minuten, afhankelijk van de kenmerken en de inrichting.
• Warmtebehandeling (T5/T6 voor aluminium): Oplossingsbehandeling en kunstmatige veroudering kunnen nodig zijn 6–24 uur totaal en vereist een batchovenplanning.
• Oppervlakteafwerking (anodiseren, poedercoaten, schilderen): 1–48 uur, afhankelijk van proces- en afwerkingsklasse.
• Inspectie en maatmeting: CMM-inspectie op eerste artikelen of monsterplannen: 10–60 minuten per onderdeel voor uitgebreide rapporten.

Als er ook post-castingwerkzaamheden plaatsvinden, kan de totale productietijd per onderdeel in een werkplaats worden gemeten in uren of dagen in plaats van in seconden. Efficiënte productiecellen combineren robotextractie, inline trimpersen en geïntegreerde transportbanden om de tijd tussen bewerkingen te minimaliseren en de voorraad onderhanden werk te verminderen.

Veelvoorkomende misvattingen over de tijd voor het spuitgieten

Verschillende hardnekkige misverstanden over de tijdlijnen voor spuitgieten veroorzaken problemen bij de inkoop, programmaplanning en kostenraming:

"Spuitgieten gaat altijd snel"

Spuitgieten is snel voor grote volumes, herhaalde productie van identieke onderdelen. Het is niet snel voor lage volumes, omdat de doorlooptijd van de tooling de tijdlijn domineert. Voor een prototypebestelling van 500 stuks zorgt de doorlooptijd van het gereedschap van 10 weken ervoor dat het spuitgieten langzamer gaat dan CNC-bewerking of zelfs investeringsgieten in termen van tijd tot het eerste onderdeel. Dit is de reden waarom prototype-spuitgieten met tijdelijk aluminium gereedschap als categorie bestaat: het accepteert een verminderde standtijd om onderdelen sneller te krijgen.

"Een snellere cyclustijd betekent altijd lagere kosten"

Het verkorten van de cyclustijd tot onder het processtabiele minimum verhoogt de schrootsnelheid en de matrijsonderhoudsfrequentie. Een verkorting van de koeltijd met 10 seconden, waardoor het afval toeneemt van 2% naar 8%, bespaart machinetijd maar verhoogt de metaal- en herbewerkingskosten. De optimale cyclustijd minimaliseert de totale kosten per goed onderdeel – en niet alleen de machinetijd. Dit vereist dat de schroot- en herbewerkingskosten naast de machinebelasting worden meegerekend.

"De door mijn leverancier opgegeven doorlooptijd is de totale doorlooptijd"

Leveranciers vermelden doorgaans de doorlooptijd van de gereedschappen en soms de doorlooptijd van T1-monsters. Er is zelden tijd voor ontwerpreviews, goedkeuring van afmetingen aan de klantzijde, voorbereiding van PPAP-documentatie of logistiek. Kopers die de genoemde gereedschapstijd als de totale tijd tot productie beschouwen, lopen regelmatig 4 tot 8 weken achter op schema. Een realistisch programmaplan voegt minimaal 3 tot 6 weken toe aan het door de leverancier opgegeven aantal voor goedkeuring van onderdelen en het opzetten van de toeleveringsketen.
